四点接触玉軸受

カテゴリー

四点接触玉軸受

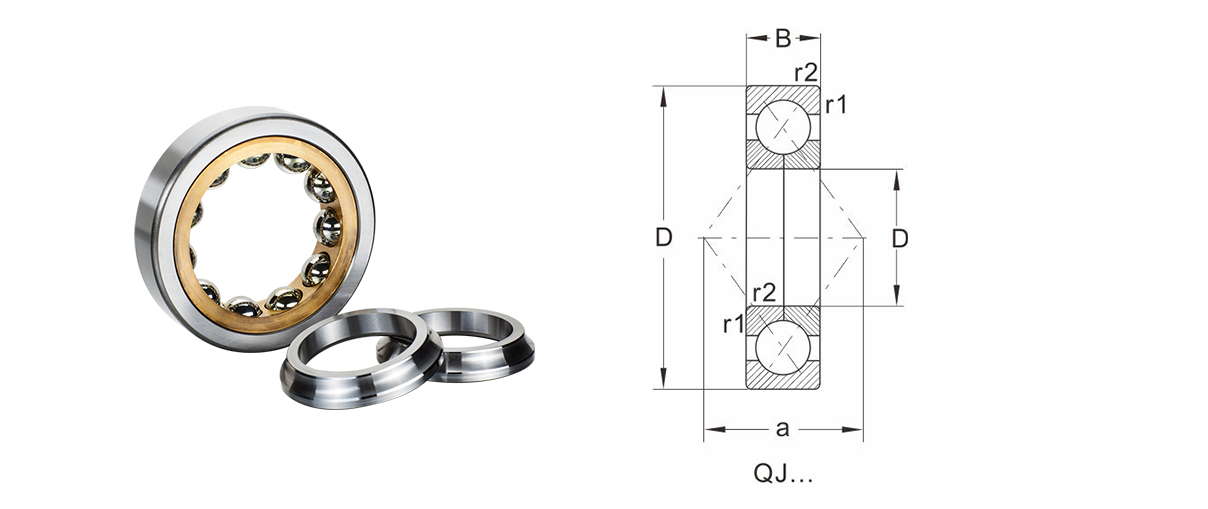

QJ

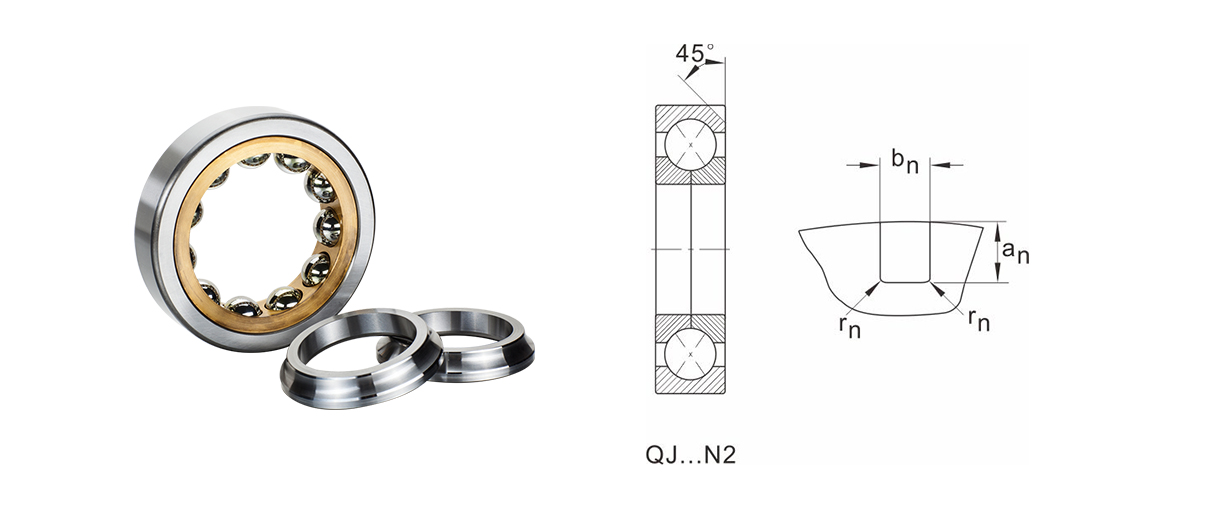

QJ...N2

ケージ
許容範囲
内部すきま

DHK 4 点接触玉軸受には、外輪中心のソリッド真鍮製保持器 (末尾 MPA) が標準で取り付けられています。

DHK 4 点接触玉軸受は、標準として標準公差クラス (PN) に合わせて製造されています。

ご要望に応じて、P6 や P5 などの他の公差クラスも利用可能です。

詳細な値は、8 ページのラジアル軸受の公差の章に記載されています。

DHK 4点接触玉軸受の許容差（円すいころ軸受を除く）

すべての寸法は (mm) で表示されます:

許容差 (um):

内輪

PN/(通常)

公称穴径		偏差 dmp	変動VDP シリーズ			変化 Vdmp	テーパーボア 1:12 偏差・ばらつき
>	<=	△dmp	7.8.9	0．1	2.3.4	Vdmp	△dmp	△d1mp-dmp	Vdp
2.5 10		0 -8	10	8	6	6	15 0	15 0	10
10 18		0 -8	10	8	6	6	18 0	18 0	10
18 30		0 -10	13	10	8	8	21 0	21 0	13
30 50		0 -12	15	12	9	9	25 0	25 0	15
50 80		0 -15	19	19	11	11	30 0	30 0	19
80 120		0 -20	25	25	15	15	35 0	35 0	25
120 180		0 -25	31	31	19	19	40 0	40 0	31
180 250		0 -30	38	38	23	23	46 0	46 0	38
250 315		0 -35	44	44	26	26	52 0	52 0	44
315 400		0 -40	50	50	30	30	57 0	57 0	50
400 500		0 -45	56	56	34	34	63 0	63 0	56
500 630		0 -50	63	63	38	38	70 0	70 0
630 800		0 -75					80 0	80 0
800 1000		0～100					90 0	90 0
1000 1250		0 -125					105 0	105 0
1250 1600		0 -160
1600 2000		0～200

外輪

PN/(通常)

公称外径		偏差	変動Vdp シリーズ			シールドベアリング	変化	放射状のなくなる
>	<=	△Dmp	7.8.9	0．1	2.3.4	2 3 4	VDmp	ケア
6 18		0 -8	10	8	6	10	6	15
18 30		0 -9	12	9	7	12	7	15
30 50		0 -11	14	11	8	16	8	20
50 80		0 -13	16	13	10	20	10	25
80 120		0 -15	19	19	11	26	11	35
120 150		0 -18	23	23	14	30	14	40
150 180		0 -25	31	31	19	38	19	45
180 250		0 -30	38	38	23		23	50
250 315		0 -35	44	44	26		26	60
315 400		0 -40	50	50	30		30	70
400 500		0 -45	56	56	34		34	80
500 630		0 -50	63	63	38		38	100
630 800		0 -75	94	94	55		55	120
800 1000		0～100	125	125	75		75	140
1000 1250		0 -125						160
1250 1600		0 -160						190
1600 2000		0～200						220
2000 2500		0 -250						250

DHK 4 点接触玉軸受は、標準として通常のアキシアルすきまグループ (CN) に合わせて生産されています。 DHK は、ご要望に応じて、他のグループのすきまを備えた 4 点接触玉軸受を提供できます。

アキシアルすきまグループの詳細な値を以下の表に示します。

DHK 4 点接触玉軸受の内部アキシアルすきまグループ

(クリアランスの単位は [um])

穴径(mm)		C2		CN		C3			C4
>	<=	分	最大	分	最大	分	最大		分	max
10	17	15	55	45	85	75	125		115	165
17	40	26	66	56	106	96	146		136	186
40	60	36	86	76	126	116	166		156	206
60	80	46	96	86	136	126	176		166	226
80	100	56	106	96	156	136	196		186	246
100	140	66	126	116	176	156	216		206	266
140	180	76	156	136	196	176	246		226	296
180	220	96	176	156	226	206	276		256	326
220	260	115	195	175	245	225	305		285	365
260	300	135	215	195	275	255	335		315	395
300	350	155	235	215	305	275	365		345	425
350	400	175	265	245	335	315	405		385	475
400	500	205	305	285	385	355	455	435			525

モデル	寸法								定格荷重		C5(ウム)	極限のスピード	重さ
モデル	d	D	B	r1、r2 分	ある	の	ブン	ん	動荷重Cr	静荷重Cor	グリース潤滑	オイル潤滑	重さ
QJ204.MPA	20	47	14	1	23	--	--	--	22.7	16	12000	17000	0.14
QJ304.MPA	20	52	15	1.1	26	--	--	--	30	19.6	10000	15000	18
QJ205.MPA	25	52	15	1	27	--	--	--	25.3	19.8	9500	14000	0.17
QJ305.MPA	25	62	17	1	31	--	--	--	44	31.5	9500	13500	0.25
QJ206.MPA	30	62	16	1	32	--	--	--	38.5	30	8500	12000	0.3
QJ306.MPA	30	72	19	1.1	36	--	--	--	55	40.5	7500	10000	0.37
QJ207.MPA	35	72	17	1.1	42	--	--	--	49.8	40	7500	10000	0.46
QJ307.MPA	35	80	21	1.5	46	--	--	--	61	47	7000	9500	0.5
QJ208.MPA	40	80	18	1.1	42	--	--	--	55.9	50.4	6700	9000	0.39
QJ308.MPA	40	90	23	1.5	46	--	--	--	79	63.5	6300	8500	0.69
QJ209.MPA	45	85	19	1.1	45	--	--	--	61.7	55.1	6300	8500	0.48
QJ309.MPA	45	100	25	1.5	51	--	--	--	93.7	77.3	5600	7500	0.95
QJ210.MPA	50	90	20	1.1	49	--	--	--	64.2	60.4	5600	7500	0.64
QJ310.MPA	50	110	27	2	56	--	--	--	118	99	5000	6700	1.37
QJ211.MPA	55	100	21	1.5	54	--	--	--	80	76	5300	7000	0.68
QJ311.MPA	55	120	29	2	61	--	--	--	135	116	4500	6000	1.74
QJ212.MPA	60	110	22	1.5	60	--	--	--	92	87	4800	6300	0.87
QJ312.MPA	60	130	31	2.1	67	--	--	--	154	134	1300	5600	2.18
QJ213.MPA	65	120	23	1.5	65	--	--	--	109	106	4300	5600	1.24
QJ313.MPA	65	140	33	2.1	72	--	--	--	174	154	4000	5300	2.69
QJ214.MPA	70	125	24	1.5	68	--	--	--	114	115	4300	5600	1.39
QJ314.MPA	70	150	35	2.1	77	--	--	--	192	174	3600	4800	3.25
QJ215.MPA	75	130	25	1.5	72	--	--	--	118	123	4000	5300	1.77
QJ315 N2.MPA	75	160	37	2.1	82	10.1	8.5	2	212	204	3400	4500	3.93
QJ216.MPA	80	140	26	2	77	--	--	--	138	146	3600	4800	1.8
QJ316 N2.MPA	80	170	39	2.1	88	10.1	8.5	2	230	229	3200	4300	4.61
QJ217.MPA	85	150	28	2	82	--	--	--	153	160	3400	4500	2.25
QJ317 N2.MPA	85	180	41	3	93	11.7	10.5	2	248	255	3000	4000	5.49
QJ218.MPA	90	160	30	2	88	8.1	6.5	1	175	186	3200	4300	2.89
QJ318 N2.MPA	90	190	43	3	98	11.7	10.5	2	267	283	2800	3800	6.34
QJ219 N2.MPA	95	170	32	2.1	93	8.1	6.5	1	199	213	3000	4000	3.37
QJ319 N2.MPA	95	200	45	3	103	11.7	10.5	2	258	313	3600	3600	7.4
QJ1020.MPA	100	150	24	1.5	88	--	--	--	106	134	3200	4300	1.6
QJ220N2.MPA	100	180	34	2.1	98	10.1	8.5	2	225	240	2800	3800	4.05
QJ320N2.MPA	100	215	47	3	110	11.7	10.5	2	307	340	2400	3400	9.3
QJ1020N2.MPA	105	160	26	2	93	6.5	6.5	1	124	156	3000	4000	2
QJ221N2.MPA	105	190	36	2.1	103	10.1	8.5	2	242	270	2600	3600	4.8
QJ321N2.MPA	105	225	49	3	116	11.7	10.5	2	344	406	2200	3200	10.5
QJ1022N2.MPA	110	170	28	2	98	6.5	6.5	1	146	186	2800	3800	2.5
QJ222N2.MPA	110	200	38	2.1	109	10.1	8.5	2	265	305	2400	3400	5.6
QJ322N2.MPA	110	240	50	3	123	11.7	10.5	2	364	430	2000	3000	12
QJ224N2.MPA	120	215	40	3	117	11.7	10.5	2	286	340	2200	3200	6.95
QJ324N2.MPA	120	260	55	4	133	11.7	10.5	2	390	490	1900	2800	15.3
QJ226N2.MPA	130	230	40	3	126	11.7	10.5	2	296	365	1900	2800	7.75
QJ326N2.MPA	130	280	58	4	144	12.7	10.5	2	423	560	1800	2600	19.5
QJ228N2.MPA	140	250	42	3	137	11.7	10.5	--	325	440	1800	2600	9.85
QJ328N2.MPA	140	300	62	4	154	12.7	10.5	--	468	640	1700	2400	23
QJ328.MPA	140	300	62	4	154	--	--	--	468	640	1700	2400	23.3
QJ1030N2.MPA	150	225	35	2.1	131	8.1	6.5	1	216	305	1900	2800	5.25
QJ1030.MPA	150	225	35	2.1	131	--	--	--	216	305	1900	2800	5.29
QJ230N2.MPA	150	270	45	3	147	11.7	10.5	2	338	465	1700	2400	12.5
QJ330N2.MPA	150	320	65	4	165	12.7	10.5	2	494	710	1600	2200	29
QJ1030N2.MPA	160	240	38	2.1	140	10.1	8.5	1	247	355	1800	2600	6.45
QJ232N2.MPA	160	290	48	3	158	12.7	10.5	2	390	570	1600	2200	15.2
QJ1032N2.MPA	160	340	68	4	175	12.7	10.5	2	540	815	1500	2000	34.5
QJ1034N2.MPA	170	260	42	2.1	151	--	--	1	292	410	1700	2400	8.23
QJ234N2.MPA	170	310	52	4	168	12.7	10.5	2	397	600	1600	2200	19.5
QJ334N2.MPA	170	360	72	4	186	12.7	10.5	2	618	965	1400	2200	41.5
QJ1036.MPA	180	280	46	2.1	161	--	--	--	338	510	1600	2200	10.7
QJ223N2.MPA	180	320	52	4	175	12.7	10.5	2	436	680	1500	2000	20.5
QJ336N2.MPA	180	380	75	4	196	12.7	10.5	2	637	1020	1300	1800	47.5
QJ1038N2.MPA	190	290	16	2.1	168	11.7	10.5	1	338	510	1600	2200	11.5
QJ238N2.MPA	190	340	55	4	186	12.7	10.5	2	488	780	1400	1900	24.5
QJ338N2.MPA	190	400	78	5	207	12.7	10.5	--	735	1250	1200	1600	52.1
QJ1040N2.MPA	200	310	51	2.1	179	12.7	10.5	2	390	620	1500	2000	14.7
QJ240N2.MPA	200	360	58	4	196	12.7	10.5	2	507	850	1300	1800	28.5
QJ340N2.MPA	200	420	80	5	217.1	15	12.5	--	570	1270	1200	1600	55.3
QJ1044.MPA	220	340	56	3	196	--	--	--	442	750	1300	1800	17.8
QJ244N2.MPA	220	400	65	4	217	12.7	10.5	2	553	980	1100	1600	39.5
QJ334N2.MPA	220	160	88	5	238	15	12.5	--	780	1400	1000	1500	78.5
QJ1048.MPA	240	360	56	3	210	--	--	--	449	780	1200	1700	20.9
QJ248N2.MPA	240	440	72	4	238	15	12.5	--	650	1200	1000	1500	53
QJ1052.MPA	260	400	65	4	231	--	--	--	540	1000	1000	1500	31.5
QJ252N2.MPA	260	480	80	5	259	15	12.5	--	728	1430	900	1300	68
QJ1056N2.MPA	280	420	65	4	245	15	12.5	--	553	1060	950	1400	33.5
QJ1256N2.MPA	280	500	90	5	390	15	12.5	--	728	1460	900	1300	82
QJ1060N2.MPA	300	460	74	4	266	15	12.5	--	650	1340	900	1300	47.5
QJ1260N2.MPA	300	540	98	5	420	20	15.5	--	832	1760	850	1200	105
QJ1064N2.MPA	320	480	74	4	280	15	12.5	--	663	1400	850	1200	50
QJ1264N2.MPA	320	580	105	5	450	20	15	--	923	2040	800	1100	130
QJ1068N2.MPA	340	520	82	5	301	15	12.5	--	780	1700	800	1100	66.3
QJ1072N2.MPA	360	540	82	5	505	15	12.5	--	793	1800	800	1100	70.5
QJ1272N2.MPA	360	650	122	6	329	25	20.5	--	1110	2600	700	950	160
QJ1076N2.MPA	380	560	82	5	530	15	12.5	--	819	1900	750	1000	73.5
QJ1276N2.MPA	380	680	132	6	350	25	20.5	--	1170	2850	670	900	220
QJ1080N2.MPA	400	600	90	5	343	15	12.5	--	904	2160	700	950	95.5
QJ1280N2.MPA	400	720	140	6	364	25	20.5	--	1300	3250	600	800	265
QJ1984.MPA	420	560	65	4	590	--	--	--	637	1600	700	950	51
QJ1084N2.MPA	420	620	90	5	364	15	12.5	--	923	2280	670	900	99.5
QJ1284N2.MPA	420	760	150	7.5	590	25	20.5	--	1430	3750	560	750	315
QJ1988N2.MPA	440	600	74	4	364	15	12.5	--	761	1900	670	900	65
QJ1088N2.MPA	440	650	94	6	382	20	15.5	--	995	2500	630	850	115
QJ1288N2.MPA	440	790	155	7.5	615	32	20.5	--	1400	3750	560	750	350
QJ1292N2.MPA	460	680	100	6	399	20	15.5	--	1040	2650	600	800	130
QJ1292N2.MPA	460	830	165	7.5	645	32	20.5	--	1530	4250	530	700	415
QJ1096N2.MPA	480	700	100	6	413	20	15.5	--	1060	2800	560	750	135
QJ1296N2.MPA	480	870	170	7.5	675	32	20.5	--	1680	4750	500	670	470

Ningbo DHK Precision Bearing Co., Ltd.

0+

勤務経験年数

0+

顧客サービス

0+

特許技術

証明書

DHKはIATF16949品質システム認証とISO14001環境マネジメントシステム認証を取得しており、国家ハイテク企業です。

最新ニュース

スラスト自動調心ころ軸受は、高いアキシアル荷重がかかる過酷な用途においてどのように機能しますか?

2024-12-02 業界ニュース

スラスト自動調心ころ軸受は、重大な軸方向荷重に対処するように特別に設計されており、軸方向の力が支配的な重負荷の産業用途で推奨されるソリューションとなっています。その設計には、回転軸に対してある角度をなして配向された非対称の大型ローラーが組み...
もっと
四列円筒ころ軸受はどのようにしてラジアル荷重とアキシアル荷重の両方を同時に処理するのでしょうか?

2024-11-25 業界ニュース

主な特徴は、 4列円筒ころ軸受 4列の円筒ころを配置することで、ラジアル荷重とアキシアル荷重の両方に耐えることができます。これらのベアリングでは、ローラーがベアリングハウジング内に平行な列に配置されており、各列には独自の耐荷重経路のセット...
もっと
耐久性の高い用途で 4 列円筒ころ軸受を使用する主な利点は何ですか?

2024-11-18 業界ニュース

4列円筒ころ軸受は、大きなラジアル荷重とアキシアル荷重の両方を同時に処理できるように特別に設計されており、過酷な用途に最適です。 4 列の円筒形ローラーを備えた独自の構成により、従来の 1 列または 2 列のベアリングと比較して、より広い表...
もっと
ペア単列円すいころ軸受はどのような種類の機械やシステムで最もよく使用されますか?

2024-11-11 業界ニュース

自動車分野では、ペア単列円すいころ軸受ホイールハブとアクスルアセンブリで一般的に使用されます。これらのベアリングは、車両の重量による半径方向の力と、旋回または制動によって生じる軸方向の力の両方をサポートするために不可欠です。ペア円すいこ...
もっと
自動調心ころ軸受の内部形状は耐荷重能力にどのような影響を与えますか?

2024-11-04 業界ニュース

の特徴の 1 つは、自動調心ころ軸受シャフトと平行に走る 2 列の転動体 (通常は円筒形または樽形のローラー) の配置です。この設計により、ベアリングは 2 方向のラジアル荷重とアキシアル荷重の両方を同時に処理できます。自動調心ころ軸受...
もっと
ヘビーデューティ用途で自動調心ころ軸受を使用する主な利点は何ですか?

2024-10-28 業界ニュース

自動調心ころ軸受高いラジアル荷重とアキシアル荷重の両方を同時にサポートするように設計されており、過酷な用途に最適です。 2 列の対称ローラーを含む独自の内部形状により、ベアリング全体に荷重が均等に分散され、耐荷重能力が向上します。このため、...
もっと
アンギュラ玉軸受の位置ずれは動作効率にどのような影響を与えるのでしょうか?

2024-10-21 業界ニュース

アライメントのずれにより、ベアリングの転動体にかかる負荷が不均一になり、軌道との最適な接触が妨げられます。この状態では、ボールがレース内でスムーズに転がりにくくなり、摩擦が増加します。摩擦が増えると過剰な熱が発生し、ベアリングの動作温度が上昇します。高温...
もっと
不適切な取り付けは、ペアになった単列円すいころ軸受の性能にどのような影響を及ぼしますか?

2024-10-14 業界ニュース

早期摩耗: 不適切な取り付けペア単列円すいころ軸受不均一な接触パターンと負荷分散につながる可能性があり、これらはパフォーマンスにとって重要です。ベアリングの位置がずれていると、特定の領域に過剰な圧力がかかる一方で、他の領域には最小限の負...
もっと

このカテゴリーに関する業界知識の拡大

1. とは 4点接触玉軸受 ?

4 点接触玉軸受は、4 点軸受または QJ 軸受とも呼ばれ、特殊なタイプのアンギュラ玉軸受です。これらは、ラジアル力とアキシアル力を含む複合荷重を 1 つのベアリングユニットで処理できるように設計されています。主にラジアル荷重をサポートする従来のボールベアリングとは異なり、4 点ベアリングは両方のタイプの荷重を同時に受け入れることができる独特の設計を備えています。

これらの軸受は、玉と軌道との間に4つの接触点がある構造になっています。この独自の配置は、主にラジアル荷重を支える 2 つの接触点で構成され、他の 2 点はアキシアル荷重を負担する専用になります。この設計により、4 点ベアリングは標準ベアリングと比較して負荷容量が増加し、動作効率が向上します。

2. どこにいるのか 4点接触玉軸受使用済み？

4 点接触玉軸受の多用途性と耐荷重能力により、さまざまな産業用途に不可欠なものとなっています。注目すべき例としては次のようなものがあります。

ロボットジョイント: 4 点ベアリングは、ロボットのアームとジョイントのスムーズで正確な動きを促進することにより、ロボット産業において重要な役割を果たします。ロボットが複雑なタスクを実行するとき、これらのベアリングは安定性を提供し、ロボットアームがコンポーネントの重量と動作中に生成される力の両方に対処できるようにします。

クレーンと掘削機: クレーンや掘削機などの建設機械は、重い荷物や複雑な動きを扱うことがよくあります。 4 点接触ボールベアリングは、重量物の持ち上げや回転に伴う重量と動的力をサポートできるため、これらの用途に最適です。

航空宇宙および防衛: 航空宇宙分野では、4 点接触玉軸受はレーダーシステム、アンテナアレイ、衛星機構に応用されています。ラジアル荷重とアキシアル荷重を処理できるため、精度と信頼性が最重要視される状況で価値を発揮します。

医療機器: CT スキャナーやロボット手術システムなどの医療機器には、正確な動作を保証するための精密コンポーネントが必要です。 4 点接触ボールベアリングは、これらの繊細な用途に必要な精度と一貫性を維持するために必要な耐荷重能力を提供します。

3. 利点は何ですか 4点接触玉軸受 ?

4 点接触玉軸受には、さまざまな業界での広範な使用に貢献するいくつかの明確な利点があります。

荷重分散: 4 点接触設計により、ベアリングの接触点全体に荷重がより均等に分散されます。この特性により、応力集中と摩耗が最小限に抑えられ、ベアリングの全体的な寿命が延びます。

アキシアルおよびラジアルサポート: 4 点ベアリングの独自の設計により、ラジアル荷重とアキシアル荷重の両方を同時にサポートできます。この機能により、さまざまな種類の荷重を処理するための複数のベアリングの必要性が減り、機械や装置の設計が簡素化されます。

スペース効率: コンパクトな設計の 4 点接触玉軸受は、スペースが限られている用途に最適です。この特性は、限られたスペース内で高性能コンポーネントを必要とする業界で特に有利です。

高速: 4 点ベアリングの最適化された接触角と荷重分散により、性能を損なうことなく高速回転に耐えることができます。このため、迅速な動作が不可欠な用途に適しています。

費用対効果: 従来、アキシアル荷重とラジアル荷重を個別に管理するために個別のベアリングが使用されていたシナリオでは、多くの場合、単一の 4 点ベアリングでそれらを置き換えることができ、在庫の削減と組み立てプロセスの簡素化によってコストが削減されます。

お問い合わせ

当社の新しい製品について知るには、お問い合わせと見積もりを優先してください。

電話番号
+86-574-86597612
Eメール
ken@dhk-intl.com
電話
+86-13957821917
ファックス
+86-574-86597652

追加

中国浙江省寧波鎮海経済開発区中関西路777号Chuang E Huiguビル31

ウェブメニュー

製品検索

言語

終了メニュー

四点接触玉軸受

カテゴリー

お手伝いしましょうか？

四点接触玉軸受

Ningbo DHK Precision Bearing Co., Ltd.

0+

0+

0+

クリックして工場をご覧ください

証明書

最新ニュース

スラスト自動調心ころ軸受は、高いアキシアル荷重がかかる過酷な用途においてどのように機能しますか?

四列円筒ころ軸受はどのようにしてラジアル荷重とアキシアル荷重の両方を同時に処理するのでしょうか?

耐久性の高い用途で 4 列円筒ころ軸受を使用する主な利点は何ですか?

ペア単列円すいころ軸受はどのような種類の機械やシステムで最もよく使用されますか?

自動調心ころ軸受の内部形状は耐荷重能力にどのような影響を与えますか?

ヘビーデューティ用途で自動調心ころ軸受を使用する主な利点は何ですか?

アンギュラ玉軸受の位置ずれは動作効率にどのような影響を与えるのでしょうか?

不適切な取り付けは、ペアになった単列円すいころ軸受の性能にどのような影響を及ぼしますか?

このカテゴリーに関する業界知識の拡大

お問い合わせ

電話番号

Eメール

電話

ファックス

追加

ウェブメニュー

製品検索

言語

共有

終了メニュー

四点接触玉軸受

カテゴリー

お手伝いしましょうか？

四点接触玉軸受

Ningbo DHK Precision Bearing Co., Ltd.

0+

0+

0+

クリックして工場をご覧ください

証明書

最新ニュース

このカテゴリーに関する業界知識の拡大

お問い合わせ

電話番号

Eメール

電話

ファックス

追加
