カスタム複列アンギュラ玉軸受メーカー、サプライヤー

複列アンギュラ玉軸受

カテゴリー

複列アンギュラ玉軸受

開ける
ダストカバー付き
シールリング付き

デザインのバリエーション
ケージ
許容範囲
内部すきま

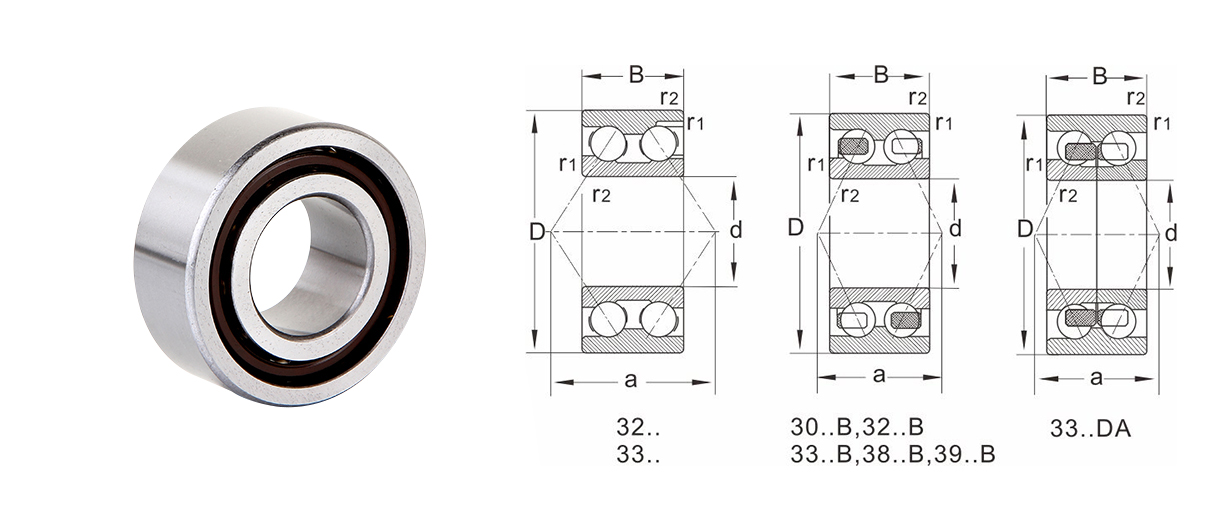

DHK 複列アンギュラ玉軸受には 3 つの基本設計があります。

1) 32 および 33 タイプの複列アンギュラ玉軸受 (スケッチ a) は、片面に充填溝があり、接触角が 35 ° であることが特徴です。これらの軸受は、充填溝なしで軌道面に向かって大きなスラスト力が作用するように取り付ける必要があります。

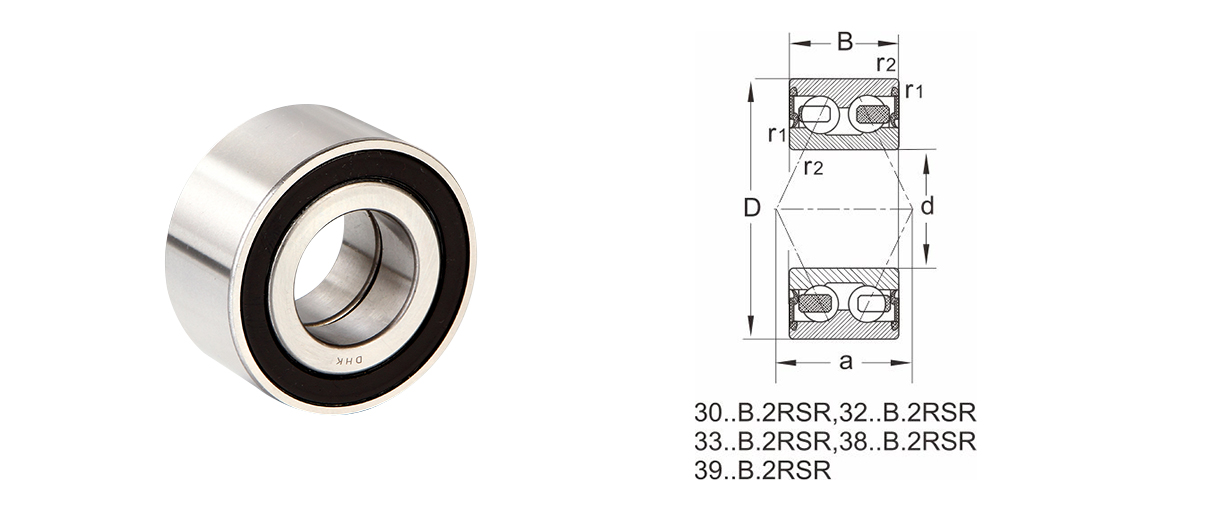

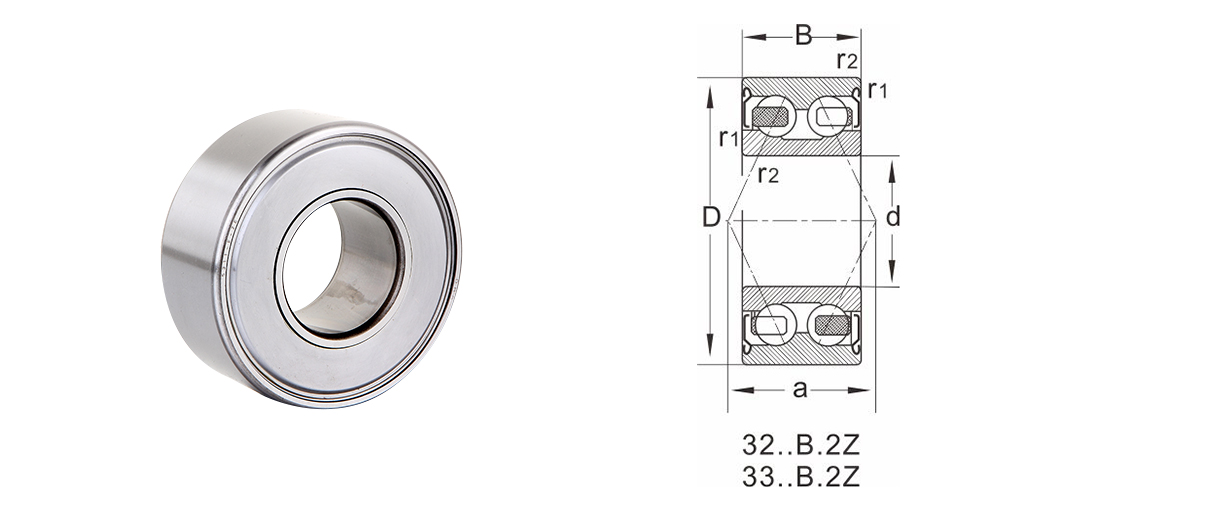

2) 32 B および 33B タイプの複列アンギュラ玉軸受 (スケッチ b)、これは最新の設計で、充填スロットがなく、接触角は 32 です。これらのベアリングは、両方向のスラスト力に同等に適応することができます。 B デザインの DHK 複列アンギュラ玉軸受は、両側にシールドまたはシールが付いています (スケッチ d および e)。製造上の理由により、オープンデザインの軸受の外輪には、どちらかのシールドの位置を特定するために使用される溝がある場合もあります。またはシール（スケッチc）。

3) 33DA タイプ複列アンギュラ玉軸受、二半内輪と接触角 45 °、充填溝なし、内輪は分離可能 (スケッチ f)。
DHK 複列アンギュラ玉軸受は、プレス鋼製保持器 (接尾辞なし)、ポリアミド保持器 (接尾辞 TV)、または真鍮製保持器 (接尾辞 M) を使用して製造されます。

ご注文のこの時点の期間を明確にしてください。

DHK 複列アンギュラ玉軸受は、標準として普通級公差 (PN) で製造されています。

詳細な値は、8 ページのラジアル軸受の公差の章に記載されています。

DHK複列アンギュラ玉軸受の許容差（円すいころ軸受を除く）

すべての寸法は (mm) で表示されます:

許容差 (um):

内輪

PN/(通常)

公称穴径		偏差 dmp	変動VDP シリーズ			変化 Vdmp	テーパーボア 1:12 偏差・ばらつき
>	<=	△dmp	7.8.9	0．1	2.3.4	Vdmp	△dmp	△d1mp-dmp	Vdp
2.5 10		0 -8	10	8	6	6	15 0	15 0	10
10 18		0 -8	10	8	6	6	18 0	18 0	10
18 30		0 -10	13	10	8	8	21 0	21 0	13
30 50		0 -12	15	12	9	9	25 0	25 0	15
50 80		0 -15	19	19	11	11	30 0	30 0	19
80 120		0 -20	25	25	15	15	35 0	35 0	25
120 180		0 -25	31	31	19	19	40 0	40 0	31
180 250		0 -30	38	38	23	23	46 0	46 0	38
250 315		0 -35	44	44	26	26	52 0	52 0	44
315 400		0 -40	50	50	30	30	57 0	57 0	50
400 500		0 -45	56	56	34	34	63 0	63 0	56
500 630		0 -50	63	63	38	38	70 0	70 0
630 800		0 -75					80 0	80 0
800 1000		0～100					90 0	90 0
1000 1250		0 -125					105 0	105 0
1250 1600		0 -160
1600 2000		0～200

外輪

PN/(通常)

公称外径		偏差	変動Vdp シリーズ			シールドベアリング	変化	放射状のなくなる
>	<=	△Dmp	7.8.9	0．1	2.3.4	2 3 4	VDmp	ケア
6 18		0 -8	10	8	6	10	6	15
18 30		0 -9	12	9	7	12	7	15
30 50		0 -11	14	11	8	16	8	20
50 80		0 -13	16	13	10	20	10	25
80 120		0 -15	19	19	11	26	11	35
120 150		0 -18	23	23	14	30	14	40
150 180		0 -25	31	31	19	38	19	45
180 250		0 -30	38	38	23		23	50
250 315		0 -35	44	44	26		26	60
315 400		0 -40	50	50	30		30	70
400 500		0 -45	56	56	34		34	80
500 630		0 -50	63	63	38		38	100
630 800		0 -75	94	94	55		55	120
800 1000		0～100	125	125	75		75	140
1000 1250		0 -125						160
1250 1600		0 -160						190
1600 2000		0～200						220
2000 2500		0 -250						250

DHK複列アンギュラ玉軸受は、アキシアルすきま群CN(標準)を標準として製作しています。 DHK は、ご要望に応じて他のアキシアルすきまグループを備えた軸受も提供できます。

注：33DAタイプはアキシアル荷重が大きい箇所に使用しますが、シャフトやハウスへの圧入が他の軸受に比べて締まるため、この設計の通常のアキシアルすきまはC3グループとなります。

クリアランスグループの値を次の表に示します。

DHK 複列アンギュラ玉軸受のアキシアル内部すきまグループ

穴径(mm)		C2(um)	CN(μm)	C3(うーん)		C4(うーん)
<=	<=
-- 10		1 11	5 21	12 28		25 45
10 18		1 12	6 23	13 31		27 47
18 24		2 14	7 25	16 34		28 47
24 30		2 15	8 27	18 37		30 50
30 40		2 16	9 29	21 40		33 54
40 50		2 18	11 33	23 44		36 58
50 65		3 22	13 36	26 48		40 63
65 80		3 24	15 40	30 54		46 71
80 100		3 26	18 48	35 63		55 83
100 120		4 30	22 53	42 73		65 96
120 140		4 34	25 59		48 82	74 108

モデル	寸法					定格荷重	C5(ウム)	極限のスピード		重さ
モデル	d	D	B	r1、r2 分	r3、r4 分	動荷重Cr	静荷重Cor	グリース潤滑	オイル潤滑	重さ
3005B	25	47	16	0.6	21.2	15.2	11.0	9500	12000	0.100
3005B.2RSR	25	47	16	0.6	21.2	15.2	11.0	9500	--	0.100
3005B.2Z	25	47	16	0.6	21.2	15.2	11.0	9500	--	0.100
3006B	30	55	19	1	24.8	20.3	15.5	8000	10000	0.160
3006B.2RSR	30	55	19	1	24.8	20.3	15.5	8000	--	0.160
3006B.2Z	30	55	19	1	24.8	20.3	15.5	8000	--	0.160
3007B	35	62	20	1	27.8	24.2	20.4	6500	8500	0.240
3007B.2RSR	35	62	20	1	27.8	24.2	20.4	6500	--	0.240
3007B.2Z	35	62	20	1	27.8	24.2	20.4	6500	--	0.240
3008B	40	68	21	1	30.8	24.5	20.8	6000	7800	0.279
3008B.2RSR	40	68	21	1	30.8	24.5	20.8	6000	--	0.279
3008B.2Z	40	68	21	1	30.8	24.5	20.8	6000	--	0.279
3009B	45	75	23	1	--	39.3	36.4	5600	6200	0.364
3009B.2RSR	45	75	23	1	--	39.3	36.4	5600	--	0.364
3009B.2Z	45	75	23	1	--	39.3	36.4	5600	--	0.364
3010B	50	80	23	1	--	42.3	41.9	5300	6600	0.395
3011B	55	90	26	1	--	43.7	44.7	4800	5800	0.581
3011B.2RSR	55	90	26	1	--	43.7	44.7	4800	--	0.581
3011B.2Z	55	90	26	1	--	43.7	44.7	4800	--	0.581
3012B	60	95	26	1.1	--	47.2	53.4	4400	5000	0.621
3012B.2RSR	60	95	26	1.1	--	47.2	53.4	4400	--	0.621
3012B.2Z	60	95	26	1.1	--	47.2	53.4	4400	--	0.621
3013B	65	100	26	1.1	--	49.5	59.2	4000	4800	0.661
3013B.2RSR	65	100	26	1.1	--	49.5	59.2	4000	--	0.661
3013B.2Z	65	100	26	1.1	--	49.5	59.2	4000	--	0.661
3014B	70	110	30	1.1	--	54.2	58.9	3600	4400	0.950
3014B.2RSR	70	110	30	1.1	--	54.2	58.9	3600	--	0.950
3014B.2Z	70	110	30	1.1	--	54.2	58.9	3600	--	0.950
3015B	75	115	30	1.1	--	57.7	66.5	3400	4000	1.003
3015B.2RSR	75	115	30	1.1	--	57.7	66.5	3400	--	1.003
3015B.2Z	75	115	30	1.1	--	57.7	66.5	3400	--	1.003
3016B	80	125	34	1.1	--	63.5	67.8	3100	3800	1.380
3016B.2RSR	80	125	34	1.1	--	63.5	67.8	3100	--	1.380
3016B.2Z	80	125	34	1.1	--	63.5	67.8	3100	--	1.380
3017B	85	130	34	1.1	--	68.3	77.5	2900	3600	1.447
3017B.2RSR	85	130	34	1.1	--	68.3	77.5	2900	--	1.447
3017B.2Z	85	130	34	1.1	--	68.3	77.5	2900	--	1.447
3018B	90	140	37	1.5	--	69.8	77.3	2700	3300	1.872
3018B.2RSR	90	140	37	1.5	--	69.8	77.3	2700	--	1.872
3018B.2Z	90	140	37	1.5	--	69.8	77.3	2700	--	1.872
3019B	95	145	37	1.5	--	72.4	82.9	2600	3100	1.954
3019B.2RSR	95	145	37	1.5	--	72.4	82.9	2600	--	1.954
3019B.2Z	95	145	37	1.5	--	72.4	82.9	2600	--	1.954
3020B	100	150	37	1.5	--	74.7	88.2	2500	--	2.040
3020B.2RSR	100	150	37	1.5	--	74.7	88.2	2500	2800	2.040
3020B.2Z	100	150	37	1.5	--	74.7	88.2	2500	--	2.040

Ningbo DHK Precision Bearing Co., Ltd.

0+

勤務経験年数

0+

顧客サービス

0+

特許技術

証明書

DHKはIATF16949品質システム認証とISO14001環境マネジメントシステム認証を取得しており、国家ハイテク企業です。

スラスト自動調心ころ軸受は、高いアキシアル荷重がかかる過酷な用途においてどのように機能しますか?

2024-12-02 業界ニュース

スラスト自動調心ころ軸受は、重大な軸方向荷重に対処するように特別に設計されており、軸方向の力が支配的な重負荷の産業用途で推奨されるソリューションとなっています。その設計には、回転軸に対してある角度をなして配向された非対称の大型ローラーが組み...

もっと

四列円筒ころ軸受はどのようにしてラジアル荷重とアキシアル荷重の両方を同時に処理するのでしょうか?

2024-11-25 業界ニュース

主な特徴は、 4列円筒ころ軸受 4列の円筒ころを配置することで、ラジアル荷重とアキシアル荷重の両方に耐えることができます。これらのベアリングでは、ローラーがベアリングハウジング内に平行な列に配置されており、各列には独自の耐荷重経路のセット...

もっと

耐久性の高い用途で 4 列円筒ころ軸受を使用する主な利点は何ですか?

2024-11-18 業界ニュース

4列円筒ころ軸受は、大きなラジアル荷重とアキシアル荷重の両方を同時に処理できるように特別に設計されており、過酷な用途に最適です。 4 列の円筒形ローラーを備えた独自の構成により、従来の 1 列または 2 列のベアリングと比較して、より広い表...

もっと

ペア単列円すいころ軸受はどのような種類の機械やシステムで最もよく使用されますか?

2024-11-11 業界ニュース

自動車分野では、ペア単列円すいころ軸受ホイールハブとアクスルアセンブリで一般的に使用されます。これらのベアリングは、車両の重量による半径方向の力と、旋回または制動によって生じる軸方向の力の両方をサポートするために不可欠です。ペア円すいこ...

もっと

自動調心ころ軸受の内部形状は耐荷重能力にどのような影響を与えますか?

2024-11-04 業界ニュース

の特徴の 1 つは、自動調心ころ軸受シャフトと平行に走る 2 列の転動体 (通常は円筒形または樽形のローラー) の配置です。この設計により、ベアリングは 2 方向のラジアル荷重とアキシアル荷重の両方を同時に処理できます。自動調心ころ軸受...

もっと

ヘビーデューティ用途で自動調心ころ軸受を使用する主な利点は何ですか?

2024-10-28 業界ニュース

自動調心ころ軸受高いラジアル荷重とアキシアル荷重の両方を同時にサポートするように設計されており、過酷な用途に最適です。 2 列の対称ローラーを含む独自の内部形状により、ベアリング全体に荷重が均等に分散され、耐荷重能力が向上します。このため、...

もっと

アンギュラ玉軸受の位置ずれは動作効率にどのような影響を与えるのでしょうか?

2024-10-21 業界ニュース

アライメントのずれにより、ベアリングの転動体にかかる負荷が不均一になり、軌道との最適な接触が妨げられます。この状態では、ボールがレース内でスムーズに転がりにくくなり、摩擦が増加します。摩擦が増えると過剰な熱が発生し、ベアリングの動作温度が上昇します。高温...

もっと

不適切な取り付けは、ペアになった単列円すいころ軸受の性能にどのような影響を及ぼしますか?

2024-10-14 業界ニュース

早期摩耗: 不適切な取り付けペア単列円すいころ軸受不均一な接触パターンと負荷分散につながる可能性があり、これらはパフォーマンスにとって重要です。ベアリングの位置がずれていると、特定の領域に過剰な圧力がかかる一方で、他の領域には最小限の負...

もっと

このカテゴリーに関する業界知識の拡大

1: の重要性を明らかにする複列アンギュラ玉軸受

複列アンギュラ玉軸受は、ラジアル荷重とアキシアル荷重の両方に同時に耐えることができるため、さまざまな産業用途の重要な部品として登場しました。この設計により、耐荷重能力が向上し、軸方向の剛性が向上するため、精度と効率が最優先される機械や装置に不可欠なものとなっています。これらのベアリングの需要が高まり続けるにつれ、最適な性能、寿命、全体的な優れた運用を確保するには、適切なサプライヤーを選択することが重要になります。

2: の重要な役割複列アンギュラ玉軸受のサプライヤー

複列アンギュラ玉軸受のサプライヤーは、これらのコンポーネントの品質と信頼性を決定する上で重要な役割を果たしています。評判の良いサプライヤーの選択は、プロジェクト全体の成功に寄与する多数の要因に左右される複雑なプロセスです。潜在的なサプライヤーを評価する際の主な考慮事項には、品質、精密エンジニアリング、材料の完全性、カスタマイズ機能、業界標準への準拠などが含まれます。

評判の高いサプライヤーは、これらのベアリングの設計と製造プロセスを改良するために研究開発に多大な投資を行っています。業界の進歩に常に対応し、最新の技術と材料を組み込んで、ベアリングがさまざまな分野の厳しい動作条件に耐えられるようにしています。さらに、信頼できるサプライヤーは、顧客に届く前に各ベアリングの性能と耐久性を検証する高度な試験技術を採用し、厳格な品質管理措置を講じています。

3: 選択プロセスのナビゲート: 基準複列アンギュラ玉軸受のサプライヤー

理想的な複列アンギュラ玉軸受のサプライヤーを選択するには、体系的なアプローチが必要です。潜在的なサプライヤーを評価する際に考慮すべき重要な基準をいくつか示します。

品質と製造基準: 評判の高いサプライヤーは国際品質基準を遵守し、厳格な製造プロセスを採用しています。 ISO 認証およびその他の業界固有の認定は、信頼性の高い高性能ベアリングの製造に対する同社の取り組みを反映しています。

カスタマイズと技術的専門知識: 業界は多くの場合、特定の運用要件に対応するためにカスタマイズされたソリューションを要求します。カスタマイズオプションと技術サポートを提供できる強力なエンジニアリングチームを擁するサプライヤーは、選択されたベアリングが意図した用途に確実に適合することを保証します。

材料の品質と耐久性: 材料の選択は、ベアリングの寿命と性能に大きな影響を与えます。プレミアムグレードの材料を使用し、材料特性を向上させる研究に投資しているサプライヤーは、摩耗、腐食、極端な温度に耐えるベアリングを提供しています。

サプライチェーンの効率性: ダウンタイムを最小限に抑え、運用の継続性を維持するには、ベアリングをタイムリーに入手できることが不可欠です。堅牢なサプライチェーン管理システムを備えたサプライヤーは、一貫した製品の入手可能性と迅速な配送を保証します。

テストと品質保証: 信頼できるサプライヤーは、振動解析、疲労テスト、荷重シミュレーションなどの方法を使用して、徹底的なテストと品質保証手順を実施します。これにより、各ベアリングが期待される性能を満たす、またはそれを超えることが保証されます。
