自動調心ころ軸受

カテゴリー

自動調心ころ軸受

デザインのバリエーション
許容範囲
内部すきま

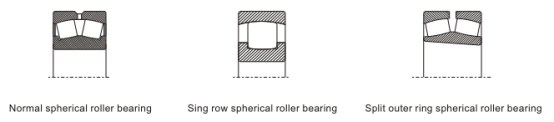

通常、自動調心ころ軸受は非分離型複列ラジアル軸受であり、標準としてオープン設計で製造されます。ご要望に応じて、単列自動調心ころ軸受や分割外輪自動調心ころ軸受の設計・製作も承ります。

サイズとシリーズに応じて、DHK 自動調心ころ軸受はいくつかの異なる設計バリエーションで製造されており、異なる設計には異なる自動調心ころ設計があり、異なる保持器が取り付けられています。

デザイン C の軸受には対称球面ころがあり、中央のルーズリブには 2 個のプレス鋼製保持器が標準で取り付けられています。

MB デザインのベアリングには、センターフランジがあり、非対称のローラーと 2 つのピースの内輪が乗り、機械加工された真鍮製の保持器が付いています。この設計は、大形自動調心ころ軸受を標準として製造されています。このようなベアリングは、より高い速度能力を備えています。

CA デザインのベアリングにはセンターフランジがありません。これらには対称の球面ローラーがあり、一体成型の機械加工された真鍮製保持器が取り付けられています。

MA デザインのベアリングはセンターガイドリングが緩いです。これらには対称のローラーがあり、機械加工された一体品と真鍮製の保持器に乗る外輪が取り付けられています。この設計のベアリングは、特に振動用途での使用を目的としています。

自動調心ころ軸受は、シリーズ 240 および 241 では標準としてテーパ穴 (つまりテーパ 1:12)、つまり接尾辞 K またはテーパ穴が 1:30、つまり接尾辞 K30 で使用されることもよくあります。このようなベアリングは取り付けが非常に簡単です。アダプター (H) と取外しスリーブ (AH) を使用してこれらのベアリングタイプを取り付ける機能により、高い回転精度が必要ない用途のシャフトの絞り加工シートまたは精密旋盤シートに直接取り付けることができます。

潤滑溝と穴シリーズ 213 を除く DHK 自動調心ころ軸受は、標準として簡単な再潤滑機能を組み込んで製造されています。円周溝と潤滑穴

外輪。これらの機能は、接尾辞 W33 で識別されます。

位置ずれ

自動調心ころ軸受は、ミスアライメントを補正するのに最適です。中心位置からの最大許容ずれ量 ( ) は、ベアリングの設計、シリーズ、および実際の動作条件によって異なります。次の値は最大許容値です。

ベアリングシリーズ	最大許容ミスアライメント
213	1
222	1.5
223	2
230	1.5
231	1.5
232	2.5
239	1.5
240	2
241	2.5

DHK 自動調心ころ軸受は、標準公差等級 (PN) で製造されています。個々の公差クラスの値は、8 ページの「データ / 公差」の章の表にリストされています。

DHK自動調心ころ軸受の許容差（円すいころ軸受を除く）

すべての寸法は (mm) で表示されます:

許容差 (um):

内輪

PN/(通常)

公称穴径		偏差 dmp	変動VDP シリーズ			変化 Vdmp	テーパーボア 1:12 偏差・ばらつき
>	<=	△dmp	7.8.9	0．1	2.3.4	Vdmp	△dmp	△d1mp-dmp	Vdp
2.5 10		0 -8	10	8	6	6	15 0	15 0	10
10 18		0 -8	10	8	6	6	18 0	18 0	10
18 30		0 -10	13	10	8	8	21 0	21 0	13
30 50		0 -12	15	12	9	9	25 0	25 0	15
50 80		0 -15	19	19	11	11	30 0	30 0	19
80 120		0 -20	25	25	15	15	35 0	35 0	25
120 180		0 -25	31	31	19	19	40 0	40 0	31
180 250		0 -30	38	38	23	23	46 0	46 0	38
250 315		0 -35	44	44	26	26	52 0	52 0	44
315 400		0 -40	50	50	30	30	57 0	57 0	50
400 500		0 -45	56	56	34	34	63 0	63 0	56
500 630		0 -50	63	63	38	38	70 0	70 0
630 800		0 -75					80 0	80 0
800 1000		0～100					90 0	90 0
1000 1250		0 -125					105 0	105 0
1250 1600		0 -160
1600 2000		0～200

外輪
PN/(通常)

公称外径		偏差	変動Vdp シリーズ			シールドベアリング	変化	放射状のなくなる
>	<=	△Dmp	7.8.9	0．1	2.3.4	2 3 4	VDmp	ケア
6 18		0 -8	10	8	6	10	6	15
18 30		0 -9	12	9	7	12	7	15
30 50		0 -11	14	11	8	16	8	20
50 80		0 -13	16	13	10	20	10	25
80 120		0 -15	19	19	11	26	11	35
120 150		0 -18	23	23	14	30	14	40
150 180		0 -25	31	31	19	38	19	45
180 250		0 -30	38	38	23		23	50
250 315		0 -35	44	44	26		26	60
315 400		0 -40	50	50	30		30	70
400 500		0 -45	56	56	34		34	80
500 630		0 -50	63	63	38		38	100
630 800		0 -75	94	94	55		55	120
800 1000		0～100	125	125	75		75	140
1000 1250		0 -125						160
1250 1600		0 -160						190
1600 2000		0～200						220
2000 2500		0 -250						250

自動調心ころ軸受の内部すきまグループについては、円筒穴またはテーパ穴を持つ軸受を区別する必要があります。DHK 自動調心ころ軸受は、標準として、関連する各標準すきまグループ CN に合わせて製造されます。DHK は、より大きなラジアルすきまを備えた自動調心ころ軸受も製造できます (グループ C3、C4、または C5)、または注文のリクエストに応じてラジアルすきまを縮小 (グループ C2) することもできます。 ISO5753に準拠した値を確認しています。ラジアルすきまグループの詳細な値を次の表に示します。

DHK自動調心ころ軸受のラジアル内部すきま円筒穴付き自動調心ころ軸受

穴径
>	<=	C2 最小最大	CN 最小最大	C3 最小最大	C4 最小最大	C5 最小最大
-- 24		10 20	20 35	35 45	45 60	60 75
24 30		15 25	25 40	40 55	55 75	75 95
30 40		15 30	30 45	45 60	60 80	80 100
40 50		20 35	35 55	55 75	75 100	100 125
50 65		20 40	40 65	65 90	90 120	120 150
65 80		30 50	50 80	80 110	110 145	145 180
80 100		35 60	60 100	100 135	135 180	180 225
100 120		40 75	75 120	120 160	160 210	210 260
120 140		50 95	95 145	145 190	190 240	240 300
140 160		60 110	110 170	170 220	220 280	280 350
160 180		65 120	120 180	180 240	240 310	310 390
180 200		70 130	130 200	200 260	260 340	340 430
200 225		80 140	140 220	220 290	290 380	380 470
225 250		90 150	150 240	240 320	320 420	420 520
250 280		100 170	170 260	260 350	350 460	460 570
280 315		110 190	190 280	280 370	370 500	500 630
315 355		120 200	200 310	310 410	410 550	500 690
355 400		130 220	220 340	340 450	450 600	600 750
400 450		140 240	240 370	370 500	500 660	660 820
450 500		140 260	260 410	410 550	550 720	720 900
500 560		150 280	280 440	440 600	600 780	780 1000
560 630		170 310	310 480	480 650	650 850	850 1100
630 710		190 350	350 530	530 700	700 920	920 1190
710 800		210 390	390 580	580 770	770 1010	1010・1300
800 900		230 430	430 650	650 860	860 1120	1120 1440
900 1000		260 480	480 710	710 930	930 1220	1220 1570
1000 1120		290 530	530 780	780 1020	1020・1330	1330 1770
1120 1250		320 580	580 860	860 1120	1120・1460	1460年 1870年
1250 1400		350 640	640 950	950 1240	1240・1620	1620 2060
1400 1600		400 720	720 1060	1060 1380	1380・1800	1800 2300
1600 1800		450 810	810 1180	1180 1550	1550 2000	2000 2550

テーパ穴付き自動調心ころ軸受

穴径
>	<=	C2 最小最大	CN 最小最大	C3 最小最大	C4 最小最大	C5 最小最大
-- 24		15 25	25 35	35 45	45 60	60 75
24 30		20 30	30 40	40 55	55 75	75 95
30 40		25 35	35 50	50 65	65 85	85 105
40 50		30 45	45 60	60 80	80 100	100 130
50 65		40 55	55 75	75 95	95 120	120 160
65 80		50 70	70 95	95 120	120 150	150 200
80 100		55 80	80 110	110 140	140 180	180 230
100 120		65 100	100 135	135 170	170 220	220 280
120 140		80 120	120 160	160 200	200 260	260 330
140 160		90 130	130 180	180 230	230 300	300 380
160 180		100 140	140 200	200 260	260 340	340 430
180 200		110 160	160 220	220 290	290 370	370 470
200 225		120 180	180 250	250 320	320 410	410 520
225 250		140 200	200 270	270 350	350 450	450 570
250 280		150 220	220 300	300 390	390 490	490 620
280 315		170 240	240 330	330 430	430 540	540 680
315 355		170 270	270 360	360 470	470 590	590 740
355 400		210 300	300 400	400 520	520 650	650 820
400 450		230 330	330 440	440 570	570 720	720 910
450 500		260 370	370 490	490 630	630 790	790 1000
500 560		290 410	410 540	540 680	680 870	870 1100
560 630		320 460	460 600	600 760	760 980	980 1230
630 710		350 510	510 670	670 850	850 1090	1090 1360
710 800		390 570	570 750	750 960	960 1220	1220 1500
800 900		440 640	640 840	840 1070	1070 1370	1370 1690
900 1000		490 710	710 930	930 1190	1190 1520	1520年 1860年
1000 1120		530 770	770 1030	1030 1300	1300 1670	1670年 2050年
1120 1250		270 830	830 1120	1120 1420	1420 1830	1830 2250
1250 1400		620 910	910 1230	1230 1560	1560年 2000年	2000 2450
1400 1600		680 1000	1000 1350	1350 1720	1720 2200	2200 2700
1600 1800		750 1110	1110 1500	1500 1920	1920 2400	2400 2950

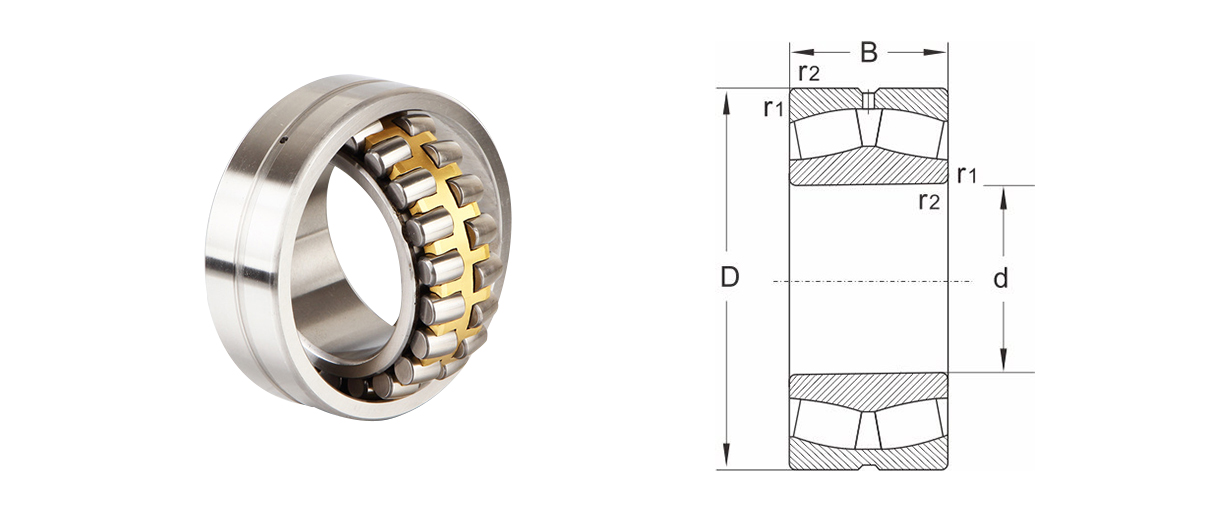

モデル	寸法				定格荷重		極限のスピード		計算係数				重さ
モデル	d	D	B	r1、r2分	動的負荷	静荷重	グリース潤滑	オイル潤滑	e	Y1	Y2	よ	[kg]
21304c	20	52	15	1.1	36.5	33.5	8500	10000	0.3	2.3	3.3	2	0.16
21305c	25	62	17	1.1	44	43	7000	9000	0.28	2.4	3.6	2.4	0.25
21306c	30	72	19	1.1	62	63	6000	7500	0.27	2.5	3.7	2.4	0.39
21307c	35	80	21	1.5	71	73.5	5300	6700	0.26	2.6	3.8	2.5	0.5
21307ck	35	80	21	1.5	71	73.5	5300	6700	0.26	2.6	3.8	2.5	0.5
21308c	40	90	23	1.5	99	120	4500	6000	0.26	2.6	3.9	2.6	0.7
21308ck	40	90	23	1.5	99	120	4500	6000	0.26	2.6	3.9	2.6	0.7
21309c	45	100	25	1.5	120	135	4000	5300	0.26	2.6	3.9	2.6	0.95
21309ck	45	100	25	1.5	120	135	4000	5300	0.26	2.6	3.9	2.6	0.95
21310c	50	110	27	2	120	130	3600	4800	0.24	2.8	4.1	2.7	1.25
21310ck	50	110	27	2	120	130	3600	4800	0.24	2.8	4.1	2.7	1.25
21311c	55	120	29	2	135	155	3200	4300	0.24	2.8	4.1	2.7	1.65
21311ck	55	120	29	2	135	155	3200	4300	0.24	2.8	4.1	2.7	1.65
21312c	60	130	31	2.1	150	180	3000	4000	0.24	2.9	4.3	2.8	1.95
21312ck	60	130	31	2.1	150	180	3000	4000	0.24	2.9	4.3	2.8	1.95
22213c	60	120	31	1.5	180	220	3000	4000	0.28	2.4	3.7	2.4	1.44
22213ck	60	120	31	1.5	180	220	3000	4000	0.28	2.4	3.7	2.4	1.44
21313c	65	140	33	2.1	196	228	2800	3800	0.24	2.8	4.2	2.8	2.45
21313ck	65	140	33	2.1	196	228	2800	3800	0.24	2.8	4.2	2.8	2.45
21314c	70	150	35	2.1	250	310	2600	3400	0.23	2.9	4.4	2.9	3.1
21314ck	70	150	35	2.1	250	310	2600	3400	0.23	2.9	4.4	2.9	3.1
21315c	75	160	37	2.1	280	360	2400	3200	0.23	2.9	4.4	2.9	3.55
21315ck	75	160	37	2.1	280	360	2400	3200	0.23	2.9	4.4	2.9	3.55
21316c	80	170	39	2.1	275	340	2200	3000	0.23	2.9	4.4	2.9	4.25
21316ck	80	170	39	2.1	275	340	2200	3000	0.23	2.9	4.4	2.9	4.25
21317c	85	180	41	3	350	450	2200	2800	0.22	3	4.5	2.9	5.1
21317ck	85	180	41	3	350	450	2200	2800	0.22	3	4.5	2.9	5.1
21318c	90	190	43	3	335	415	2200	2800	0.22	3	4.5	2.9	5.8
21318ck	90	190	43	3	335	415	2200	2800	0.22	3	4.5	2.9	5.8
21319c	95	200	45	3	360	450	2000	2600	0.22	3	4.5	3	7.43
21319ck	95	200	45	3	360	450	2000	2600	0.22	3	4.5	3	7.43
